TAMAÑO DE LAS BOARDS
25.10.2021
Aquí mencionaremos los distintos tamaños de las motherboards que han surgido a lo largo del tiempo.
AT: Fue el estándar por varios años, ya que se adaptaba con mayor facilidad a cualquier caja, su tamaño es de 12 pulgadas (305 mm) de ancho x 11-13 pulgadas de profundo. En 1985 IBM introdujo Baby-AT, más pequeño y barato que AT.

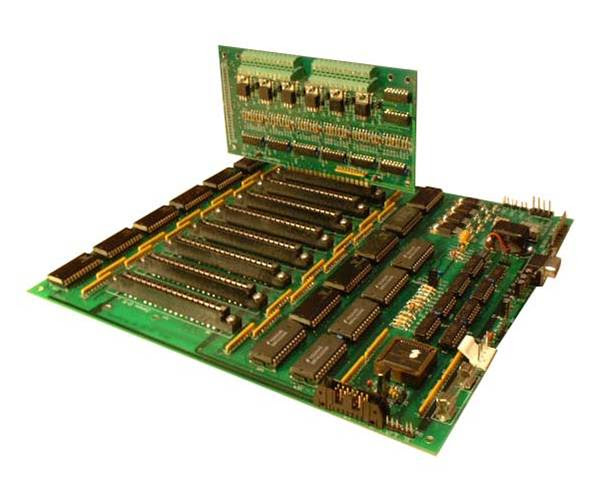

FULL AT: El diseño es igual al de la tarjeta madre IBM, son tarjetas de hasta 12 pulgadas de ancho y 13.8 pulgadas de largo. El conector del teclado y los conectores de ranuras deben apagarse a requerimientos específicos de ubicación para ajustes de apertura.

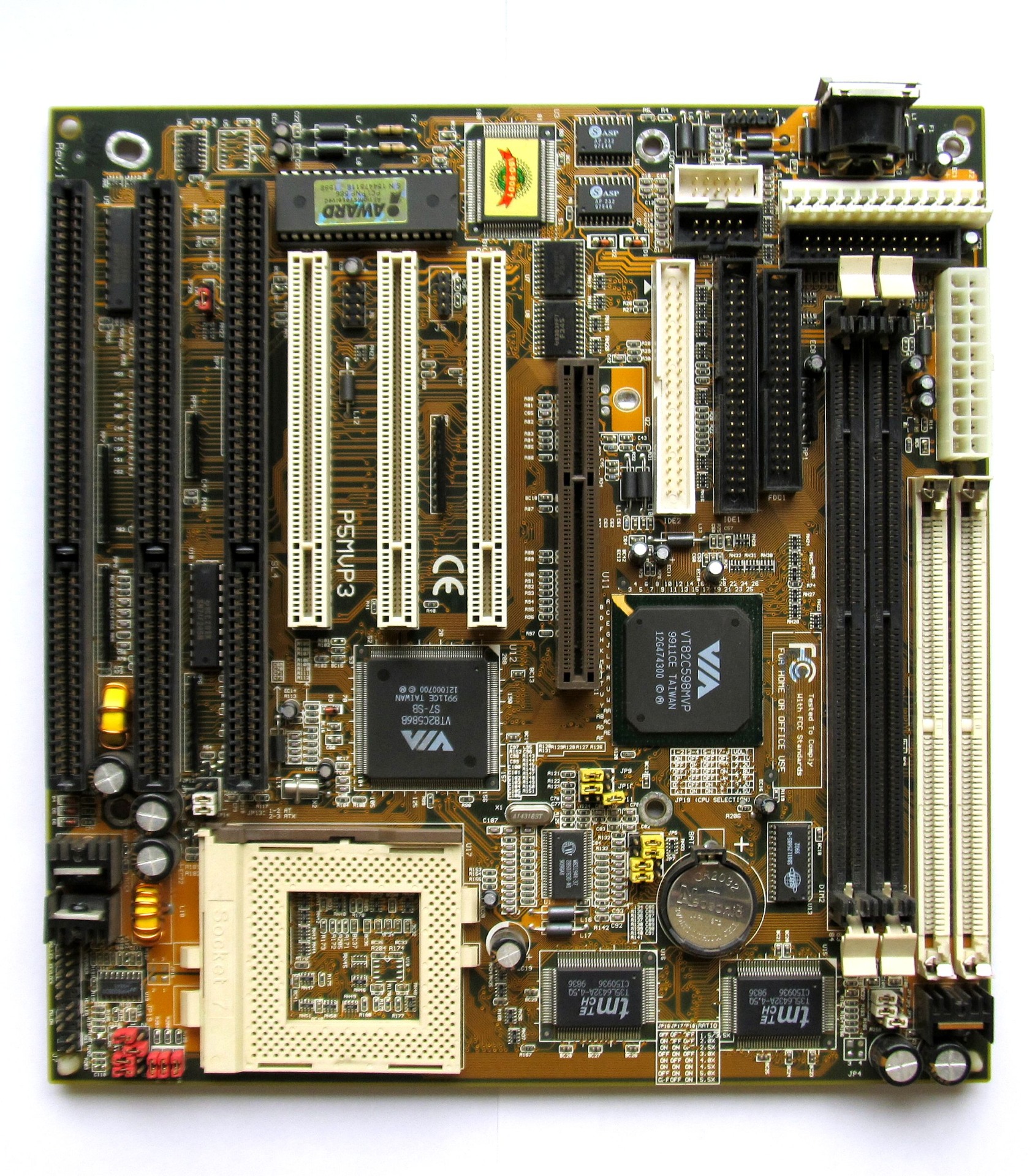

BABY AT: Es una versión más pequeña de los AT, apareció en 1989. Si se quiere quitar el microprocesador es necesario quitar lagunas tarjetas, y para enfriar el microprocesador es necesario un ventilador. Define un tamaño para la placa base de 220 x 330 milímetros.

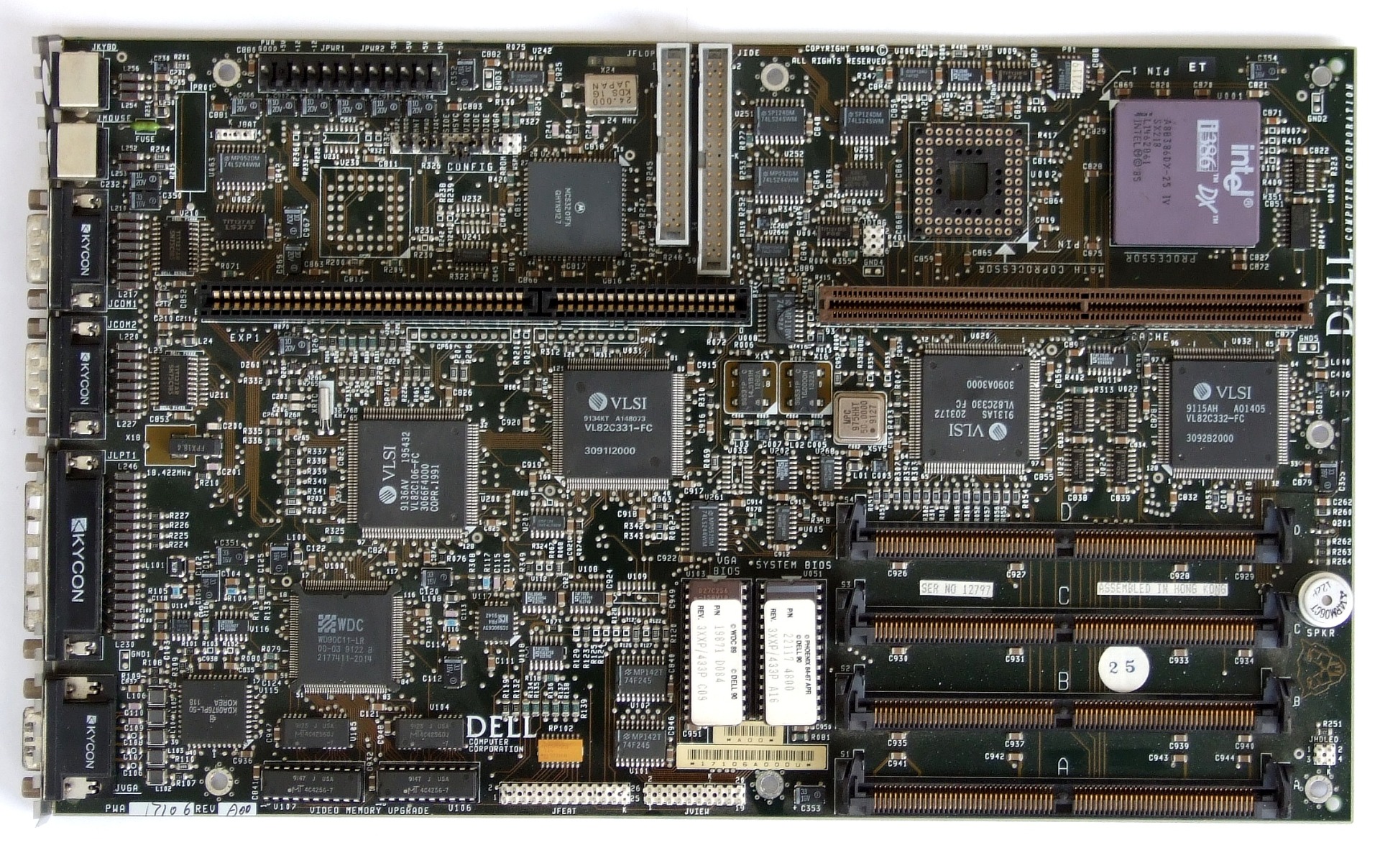

LPX: Desarrolladas por western digital para computadores de escritorio que no ocupen mucho espacio.se caracterizan porque las tarjetas de expansión están montadas en un conector llamado riser card en el centro de la tarjeta, lo que evita el flujo de aire.

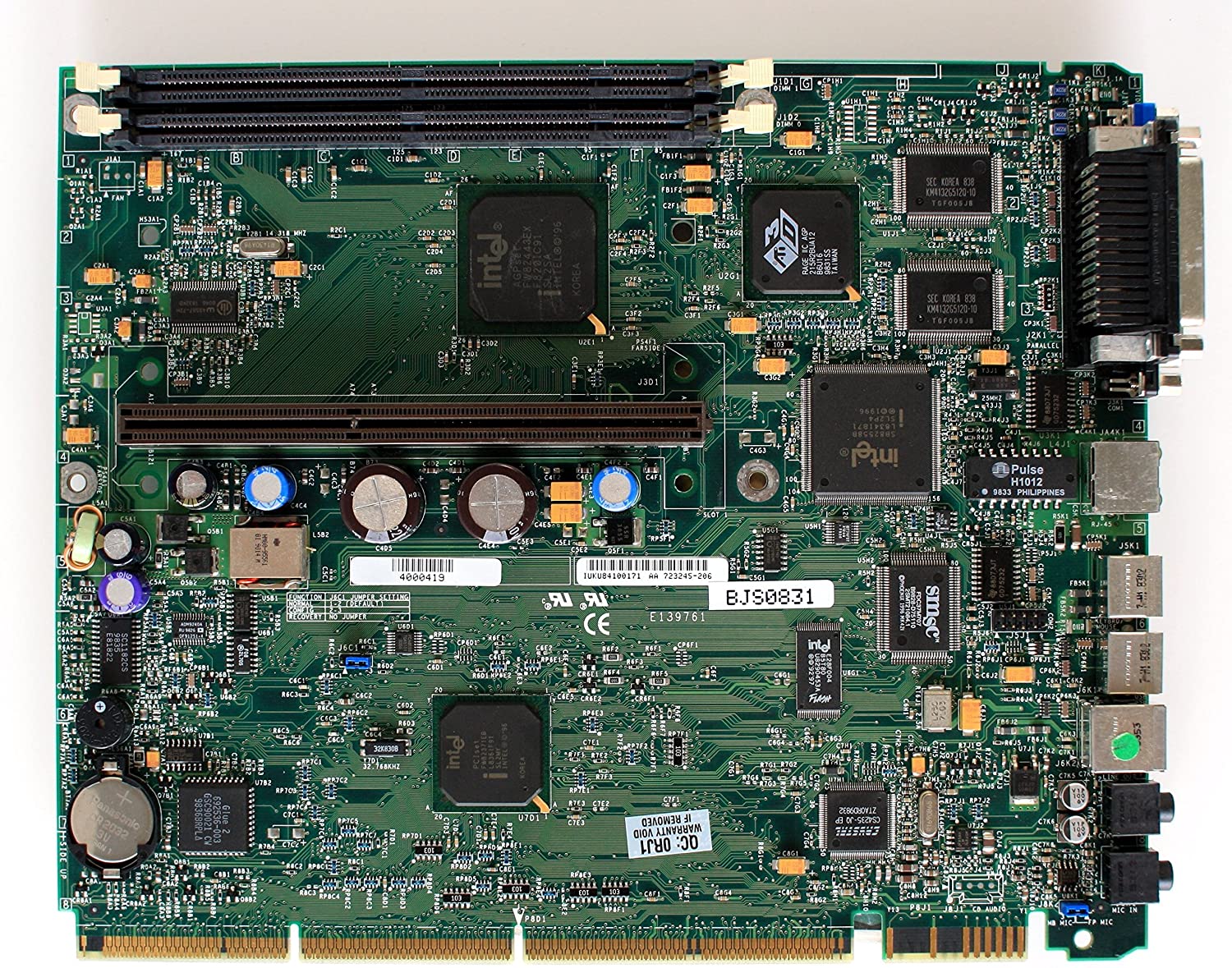

NLX: Se trata de una factor similar la LPX, solo que mejorada; comprende la incapacidad de manejar el tamaño físico de los nuevos procesadores y sus características térmicas. Tiene un conector tipo riser en la placa base.

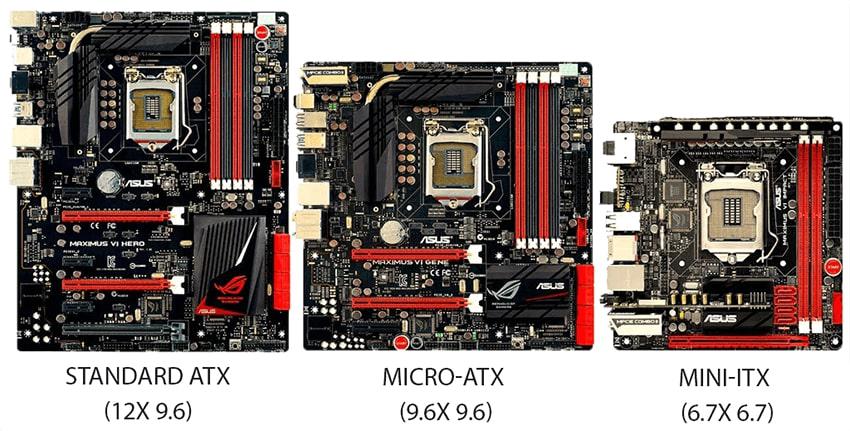

ATX: Aparece en 1996, existe una versión mini de ella; permite actualizar fácilmente el microprocesador, sin tener que quitar ninguna tarjeta, el ventilador de la fuente de alimentación queda cerca del microprocesador y permite un mejor enfriamiento. Cuentan con unas medidas de 12 pulgadas de ancho, llegando a alcanzar hasta las 9,6 pulgadas de alto, para unas medidas de 305 x 244 mm.
